제어반용 캐비닛의 열 관리 전략과 온도 리스크에 따른 냉각 대책

내부 기기의 파손이나 오작동을 방지하고 전기 안전을 지키기 위해서는 캐비닛 사용 환경에 따른 온도 관리가 중요합니다.
그럼 캐비닛 내부의 온도와 주변 온도에 어떤 대처 방법이 있을까요?

제어반 캐비닛의 온도 리스크

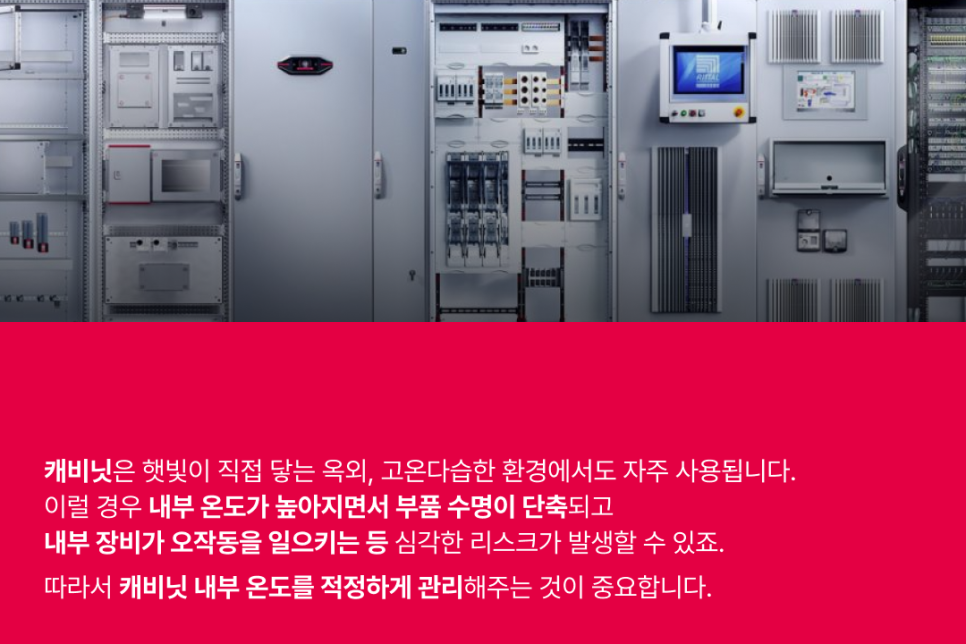

캐비닛은 햇빛이 직접 닿는 옥외나 고온다습한 비닐하우스 내부 등 가혹한 환경에서 사용되는 경우도 많습니다.
캐비닛 내부 온도가 높아지면 부품 수명이 단축되고 내부 장비가 오작동을 일으키는 등 심각한 리스크가 발생할 수 있죠.
따라서 캐비닛의 내부 온도를 적정하게 관리하고, 주변 환경에 맞는 재질의 캐비닛을 선택하는 것이 중요합니다.

내부 온도 관리의 중요성

캐비닛 내부에는 전기 기기가 수납되어 있습니다.
전원이 인가된 전자기기는 발열하기 때문에 캐비닛 내부 온도는 주변 온도에 비해 약 10℃~20℃ 정도 높아지는 경향이 있습니다.

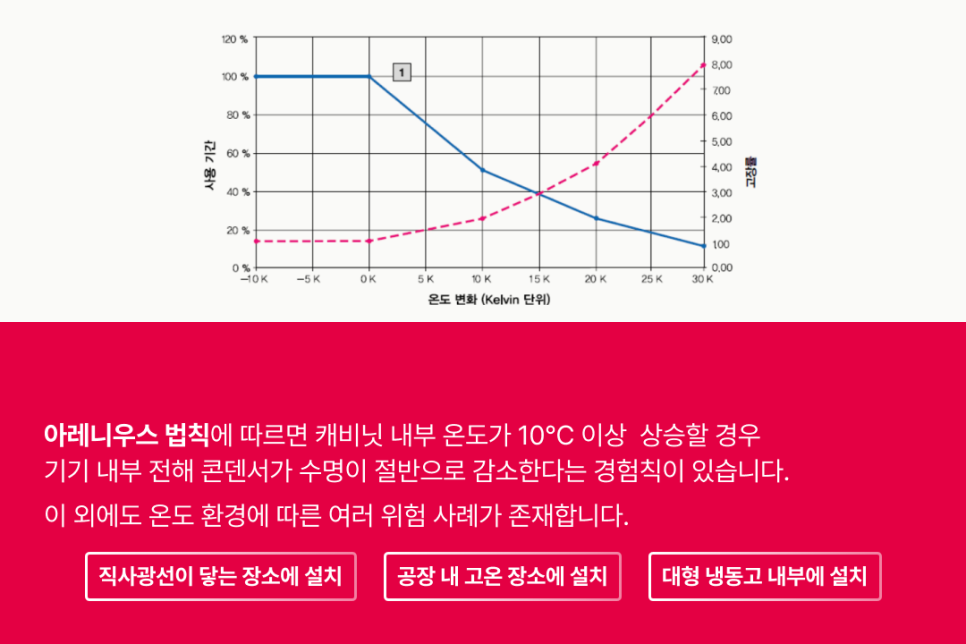

아레니우스 법칙에 의하면, 내부 온도가 10℃ 상승할 경우 기기 내부 전해 콘덴서의 수명이 절반으로 감소한다는 경험칙이 있습니다. PLC, 인버터, 차단기 등은 밀폐형일 경우 주변 최고 온도를 40℃로 가정하고 있기 때문에 이를 초과하는 고온 환경에서는 오작동이 발생할 가능성이 높아지죠.

온도 환경에 따른 위험 사례로는 다음과 같은 경우가 있습니다.

✅ 직사광선이 닿는 장소에 설치하여 태양열로 인해 내부 온도가 상승하여 내부 기기가 오작동하는 경우
✅ 공장 내 고온 장소에 설치하여 수지제 캐비닛이 고온으로 인해 파손되는 경우
✅ 대형 냉동고 내부에 설치하여 수지제 캐비닛이 저온으로 인해 파손되는 경우

제어반용 캐비닛의 열 계산 방법

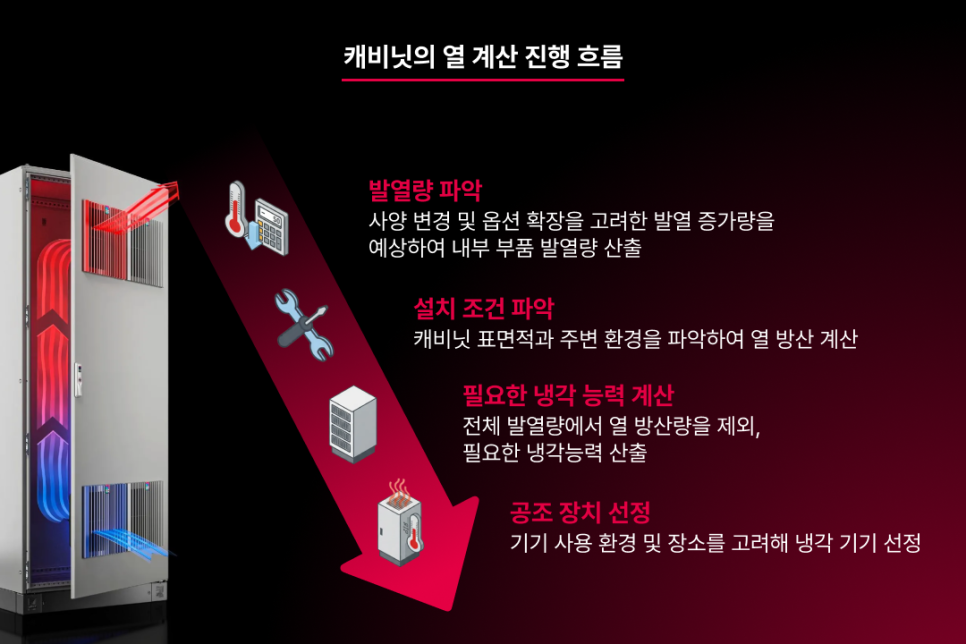

캐비닛의 열 계산은 다음의 흐름대로 진행됩니다.

1️⃣ 발열량 파악
캐비닛 내부 부품의 발열량을 합산하고, 사양 변경 또는 옵션 확장을 고려해 발열 증가량을 예상하여 산출합니다.

2️⃣ 설치 조건 파악
캐비닛 표면적과 주변 환경을 파악해 열 방산을 계산합니다.
(케이스의 유효 면적은 IEC 규격 등에 규정되어 있으므로 참고 가능)

3️⃣ 필요한 냉각 능력 계산
전체 발열량에서 열 방산량을 제외하여 캐비닛 온도 관리에 필요한 냉각 능력을 산출합니다.

4️⃣ 공조 장치 선정
기기의 사용 환경이나 설치 장소를 고려하여 냉각 기기를 선정합니다.
👉 주변 온도가 낮고 자연 방열로 냉각이 가능한가
👉 외기가 청결하여 캐비닛 내부로 유입이 가능한가
👉 주변 온도가 높아 수냉식 등 열교환기가 필요한가 등을 고려합니다.

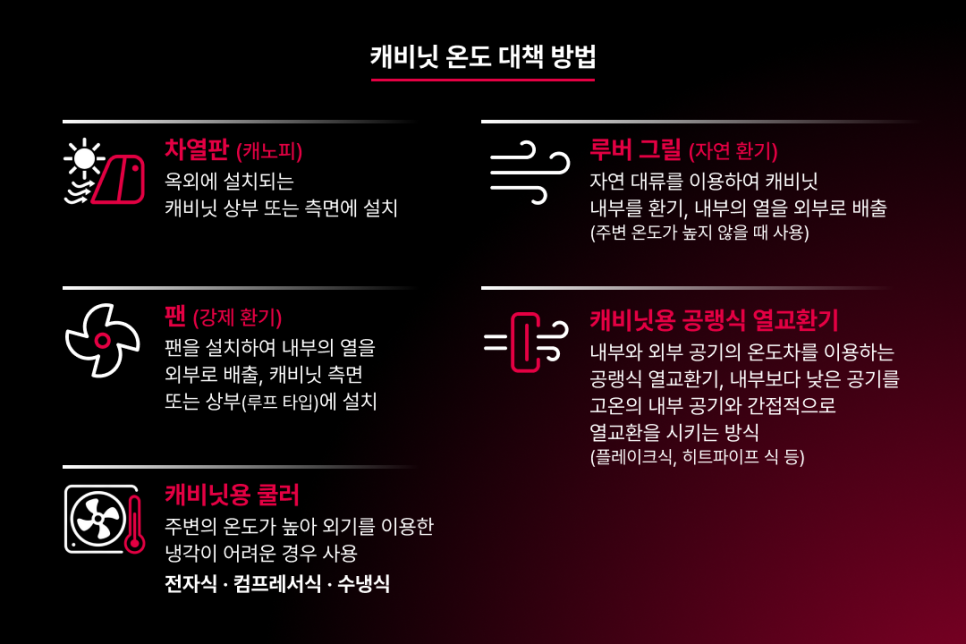

제어반용 캐비닛의 열 대책

표준 온도 범위를 벗어난 환경에서 캐비닛을 사용하거나, 기기 발열 및 주변 환경으로 인해 캐비닛 내부 온도 상승이 예상되는 경우에도 온도 대책이 필요합니다. 캐비닛 온도 대책으로는 어떠한 것들이 있을까요?

1️⃣ 차열판(캐노피)
옥외에 설치되는 캐비닛에서 직사광선으로 인한 온도 상승이 예상될 경우, 캐비닛 상부나 측면에 차열판(캐노피)을 설치합니다. 이를 통해 태양열이 직접 캐비닛에 전달되는 것을 방지합니다.

2️⃣ 루버 그릴 (자연 환기)
자연 대류(따뜻해진 공기가 위로 이동하는 현상)를 이용해 캐비닛 내부를 환기함으로써 내부의 열을 외부로 배출합니다.
주변 온도가 높지 않고, 내부 기기의 발열로 인한 온도 상승을 억제하고자 할 때 사용합니다. (환경에 따른 방진 대책 필요)

3️⃣ 팬 (강제 환기)

팬(환기팬)을 설치하여 캐비닛 내부의 열을 외부로 배출합니다.
주변 온도가 높지 않고 내부 기기의 발열로 인한 온도 상승 대책을 보다 적극적으로 실시하고자 할 때 사용합니다.
자연 환기의 경우 흡기구 또는 배기구를 팬으로 변경해 강제로 환기되며, 이때 흡기구와 배기구 주변에 장애물이 없도록 배치해야 합니다. (환경에 따른 방진 대책 필요)
팬에는 캐비닛 측면에 설치하는 타입과 캐비닛 상부에 설치하는 루프 타입 등이 있습니다.

4️⃣ 캐비닛용 공냉식 열교환기

캐비닛 내부와 외부 공기의 온도차를 이용하는 공냉식 열교환기입니다.
캐비닛 주변 공기 중 내부보다 온도가 낮은 공기를 고온의 내부 공기와 간접적으로 열교환시켜 내부 온도를 낮추는 장치로, 플레이트식, 히트파이프식 등이 있습니다.
캐비닛 주변이 오염되어 있거나, 다습하여 외기를 캐비닛 내부로 도입할 수 없을 때 사용합니다.

5️⃣ 캐비닛용 쿨러

주변의 온도가 높아 외기를 이용한 냉각이 어려운 경우, 또는 내부 기기의 발열로 인한 온도 상승이 큰 경우에 사용합니다. 쿨러에는 전자식, 컴프레서식, 수냉식 등이 있습니다.

✅ 전자식
반도체를 이용한 쿨러, 냉각 능력 대비 소비 전력이 크지만 진동이 적기 때문에 소형 박스나 조작 패널에 적합

✅ 컴프레서식
완전히 밀폐된 냉각 회로 내에서 냉매를 압축/팽창시켜 발생하는 온도차를 이용해 열을 외부로 배출하는 방식

✅수냉식
냉각기 등에서 공급되는 냉각수를 이용하여 캐비닛 내부 공기를 냉각하는 방식으로 고온 환경(약 70 ℃)에서도 사용이 가능, 대규모 냉각에 적합

이처럼 제어반용 캐비닛 온도 관리는 내부 기기의 안정적인 운영을 위해 필수적인 요소입니다.
따라서 설치 환경과 발열 조건을 정확히 파악하고, 이에 맞는 냉각 방식과 온도 관리 대책을 적용하는 것이 중요합니다.

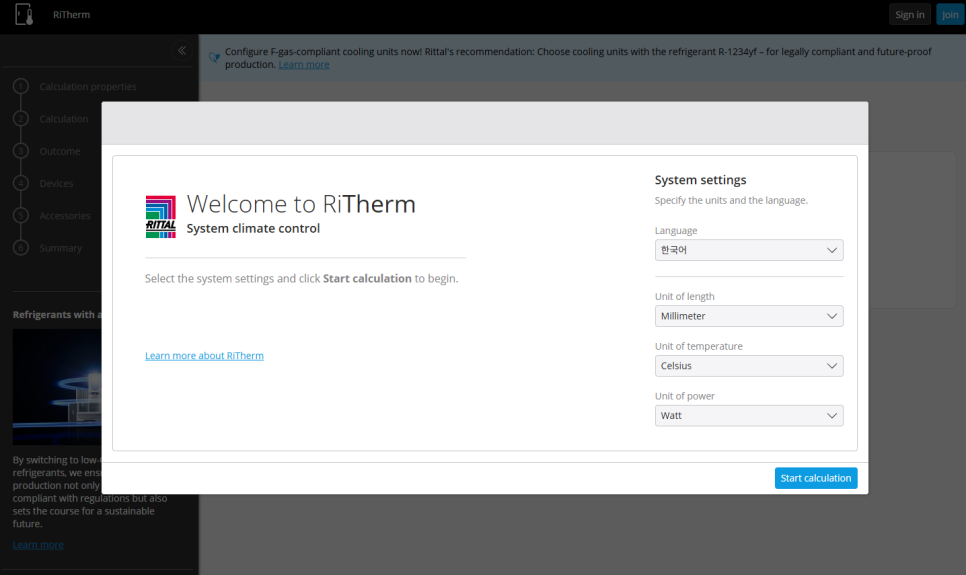

RiTherm을 사용한 공조 제품 구성 소프트웨어 소개
