재생에너지는 생산량만 늘린다고 충분히 활용할 수 있는 에너지원이 되지 않습니다.
태양광과 풍력은 날씨와 시간에 따라 발전량이 달라지기 때문입니다.
생산한 전력을 필요한 시점까지 저장하고 공급하려면 에너지저장장치(Energy Storage System, ESS)가 필요합니다.
산업 현장에서는 자체 태양광 전력의 활용도를 높이고, 전력 피크를 낮추며, 전기차 충전 인프라를 안정적으로 운영하기 위한 수단으로 ESS의 중요성이 커지고 있습니다.
이때 ESS의 완성도는 배터리 성능만으로 결정되지 않습니다.
비와 먼지, 일사량, 온도 변화에 노출되는 실외 환경에서는 구조적 안정성, 보호 등급, 열관리, 유지보수성과 확장성을 함께 고려해야 합니다.
독일 Voltfang과 리탈 Toptec의 사례는 실외형 ESS에서 인클로저가 왜 시스템의 중요한 기반이 되는지 보여줍니다.
폐배터리를 에너지 자산으로 바꾸는 Voltfang
독일 아헨에 위치한 Voltfang은 자동차 산업에서 공급받은 사용 후·잉여 전기차 배터리 모듈을 다단계로 검사한 뒤 고정형 에너지저장 시스템에 재사용합니다.
검증을 마친 모듈에는 Voltfang의 배터리 관리 소프트웨어가 적용됩니다.
이후 모듈을 스트링으로 구성하고, 고객 요구사항에 맞춰 배선·인버터·기후 제어 시스템을 갖춘 인클로저에 통합합니다.
Voltfang이 제공하는 가치는 배터리 자체보다 고객의 에너지 문제를 해결하는 데 있습니다.
전력 피크 관리, 태양광 발전 연계, 전력망 최적화와 전기차 충전 지원을 하나의 시스템 관점에서 설계합니다.
ESS가 실외로 향하는 이유
Voltfang에 따르면 자사 저장 시스템의 약 80~90%는 실외에 설치됩니다.
기업의 실내 공간은 제한적이고 비용도 높습니다. 프로젝트에 따라 방화 구획, 환기, 접근 통제 등 추가 요구사항이 발생할 수도 있습니다. 일정한 안전거리를 확보한 실외 설치는 이러한 제약을 줄일 수 있는 선택지가 됩니다.
다만 실외 설치는 장비를 밖으로 옮기는 것만으로 완성되지 않습니다. 설치 지역의 기후, 일사량, 분진과 수분, 예상 발열량, 유지보수 동선을 함께 검토해야 합니다. 관할 규정과 보험·소방 요구사항도 프로젝트별로 확인해야 합니다.
Outdoor ESS에는 배터리와 전력변환장치를 안정적으로 수용하고, 장기간 운용할 수 있는 전용 인프라가 필요합니다.
Outdoor ESS의 기반, 리탈 Toptec
Voltfang의 완전 조립형 180kWh 저장 시스템은 약 2톤에 이릅니다.
무게가 큰 장비를 장기간 안정적으로 운용하려면 인클로저의 구조와 밀폐 성능, 기후 제어 기능이 시스템 요구조건에 맞게 구성돼야 합니다. Voltfang은 이러한 요구에 대응하기 위해 리탈 Toptec 옥외용 인클로저를 활용하고 있습니다.
Toptec의 인클로저에는 V2A 스테인리스 스틸 프레임과 알루미늄 패널이 적용됩니다.
도어·측판·후면 패널은 이중벽 구조로 설계돼 있습니다. 돌출된 레인 캐노피도 갖추고 있습니다.
이중벽 구조는 일사량의 영향을 줄이고 수동적인 열 배출을 돕습니다.
레인 캐노피는 추가적인 차양 효과를 제공하며 비와 눈으로부터 인클로저를 보호합니다.
UV 저항성 표면 마감과 IP 55·IK 10 보호 성능도 외부 환경에서 내부 장비를 보호하는 기반이 됩니다.
다만 프로젝트에 필요한 보호 수준은 설치 조건과 적용 규격에 따라 달라질 수 있습니다.
보호 등급만 확인하기보다 현장의 기후와 오염 요인을 기준으로 인클로저와 액세서리를 함께 선정해야 합니다.
이러한 실외 보호 구조를 기반으로 Toptec은 확장성, 열관리, 디지털 문서화 측면에서 Outdoor ESS 구축을 지원합니다.

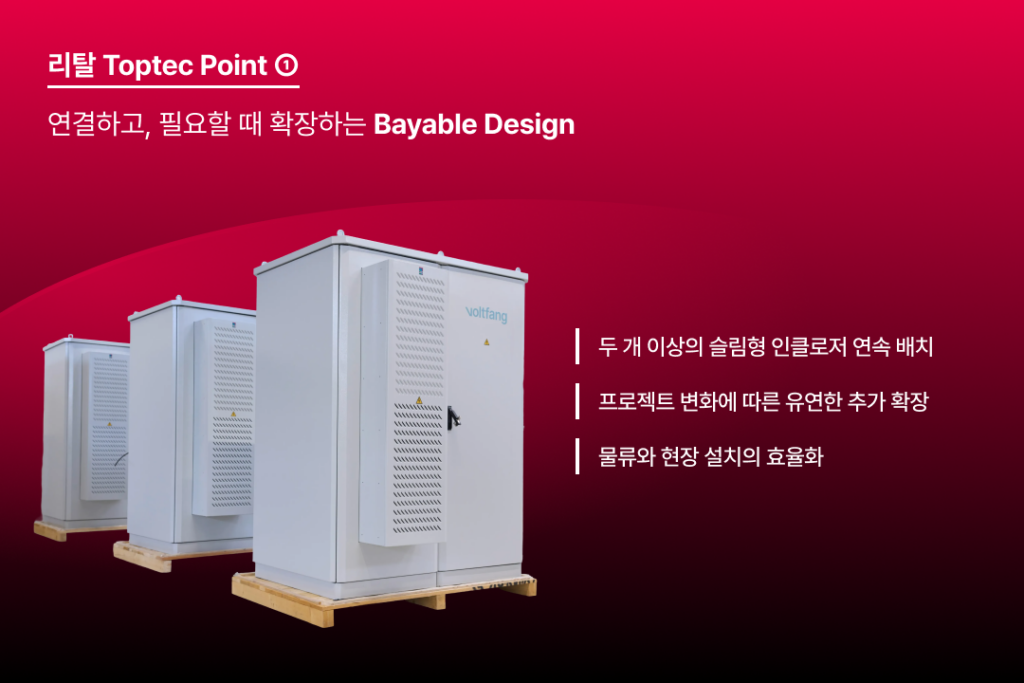

POINT 1. Bayable Design으로 구현하는 유연한 확장
ESS는 처음부터 최종 규모로 구축되지 않는 경우가 많습니다.
초기 투자 부담을 줄이기 위해 소규모로 시작한 뒤 태양광 설비나 전기차 충전 인프라의 확대에 맞춰 용량을 늘릴 수 있습니다.
이 때문에 ESS에서는 현재의 구축 규모뿐 아니라 향후 확장 가능성도 중요합니다.
Toptec은 Bayable Design을 기반으로 여러 인클로저를 연속 배치할 수 있습니다.
프로젝트 요구사항이 변경될 경우 추가 인클로저를 연결해 설치 공간과 시스템 구성을 확장할 수 있습니다.
특히 CS Toptec bayable은 두 개 이상의 슬림형 인클로저를 연속 배치하고, 필요할 때 추가로 증설할 수 있는 구조입니다.
대형 특수 제작품에 대한 의존도를 낮추고, 현장 설치와 물류 과정을 효율화할 수 있습니다.
동일한 플랫폼을 기반으로 증설할 수 있어 설계 표준화와 유지보수 효율 향상에도 도움이 됩니다.
Bayable Design은 ESS의 성장에 맞춰 확장할 수 있는 인프라 기반을 제공합니다.
POINT 2. 배터리 수명과 효율을 지키는 열관리 Thermal Management
배터리 모듈은 충·방전 과정에서 지속적으로 폐열을 발생시킵니다.
발생한 열을 적절히 제거하지 못하면 배터리 성능과 수명에 영향을 줄 수 있습니다.
심한 경우 시스템의 안정적인 운영에도 문제가 발생할 수 있습니다.
따라서 개별 냉각 장치의 성능뿐 아니라 인클로저 내부의 전체적인 열 설계가 중요합니다.
리탈은 Voltfang의 실외형 시스템 개발 과정에서 열 설계와 공조 기술, 냉각 장치 연계를 지원했습니다.
기후 제어 기능을 갖춘 Toptec은 다양한 주변 온도와 안전 요구사항에 맞춰 구성할 수 있습니다.
프로젝트 조건에 적합한 냉각 솔루션과 결합할 수 있으며, 냉각 시스템을 교체할 수 있어 유지보수와 향후 업그레이드에도 유연하게 대응합니다.
효율적인 Thermal Management는 배터리 성능을 안정적으로 유지하고, ESS의 장기적인 운영 신뢰성을 높이는 핵심 요소입니다.
POINT 3. 최신 설비 문서와 연결되는 디지털 운영 기반 DIGITAL OPERATION
실외형 ESS의 규모가 커질수록 설비 정보를 일관되게 관리하는 것도 중요해집니다.
설계와 제조, 시공, 유지보수 과정에서 정보가 각각 분리되면 변경 이력을 확인하기 어렵습니다.
필요한 부품과 배선 정보를 찾는 데도 많은 시간이 소요될 수 있습니다.
Voltfang 적용 사례와 별개로, 최신 CS Toptec에는 디지털 배선도 포켓인 리탈 ePOCKET이 통합돼 있습니다.
운영자는 Eplan Cloud를 통해 최신 장비·시스템 문서에 접근할 수 있습니다. 점검과 정보 교환에 필요한 자료를 디지털 방식으로 관리할 수 있는 기능입니다.
프로젝트에서 Eplan 엔지니어링 데이터를 함께 운용할 경우 부품, 배선, 패널 구성 정보를 체계적으로 관리할 수 있습니다.
향후 설비 증설이나 유지보수가 필요할 때도 관련 문서를 일관되게 활용할 수 있습니다.
에너지 전환을 지속시키는 것은 ‘운영 가능한 시스템’입니다
Voltfang이 사용 후 전기차 배터리에 두 번째 역할을 부여했다면, 리탈 Toptec은 그 에너지가 산업 현장에서 안전하고 지속적으로 활용될 수 있도록 시스템의 기반을 제공합니다.
배터리와 인클로저, 열관리, 운영 문서가 유기적으로 연결될 때 세컨드라이프 ESS는 반복 구축과 확장이 가능한 에너지 인프라로 발전할 수 있습니다.
