산업 현장에서 운영 하우징이나 제어 패널을 안정적으로 설치하려면 사용 환경에 적합한 서포트 암 시스템을 구성해야 합니다.
하지만 실제 설계 과정에서는 인클로저와 내부 실장 부품의 중량, 설치 위치, 연결 방식, 회전 범위, 프로파일 종류와 길이 등 다양한 조건을 함께 검토해야 합니다.
구성품 간 호환성까지 확인해야 하므로 초기 설계와 제품 선정에 많은 시간이 필요할 수 있습니다.
리탈은 이러한 설계 과정을 보다 체계적으로 지원하기 위해 Support Arm Configurator(서포트 암 컨피규레이터)를 제공합니다.
인클로저와 하중 조건을 입력하는 단계부터 2D·3D 모델 검토, BOM과 기술자료 생성까지 하나의 디지털 환경에서 진행할 수 있습니다.
복잡한 서포트 암 구성을 하나의 프로세스로
서포트 암 시스템은 여러 구성품을 조합해 완성됩니다.
설치되는 패널의 무게뿐 아니라 서포트 암의 길이와 구조, 천장·벽면·바닥 등 설치 위치에 따라 필요한 프로파일과 연결 부품이 달라집니다.
Support Arm Configurator는 사용자가 입력한 조건을 바탕으로 적합한 시스템 구성을 단계적으로 안내합니다.
설계 초기 아이디어를 구체적인 2D 도면과 3D 모델로 시각화할 수 있어 제품 선택 과정에서 발생할 수 있는 시행착오를 줄여줍니다.
1. 인클로저와 부하 조건 입력
첫 번째 단계에서는 서포트 암에 연결할 인클로저와 내부 실장 부품의 중량을 설정합니다.
리탈 인클로저를 사용하는 경우 등록된 제품군에서 적합한 모델을 선택할 수 있으며, 선택한 인클로저는 최종 BOM에 자동으로 반영됩니다.
타사 인클로저를 사용하는 경우에도 인클로저 중량과 내부 실장 부품의 중량을 직접 입력해 시스템을 계산할 수 있습니다. 다만 타사 인클로저 자체는 최종 BOM에 포함되지 않습니다.
입력된 총중량은 이후 서포트 암 프로파일과 시스템 구조를 결정하는 기준으로 활용됩니다.

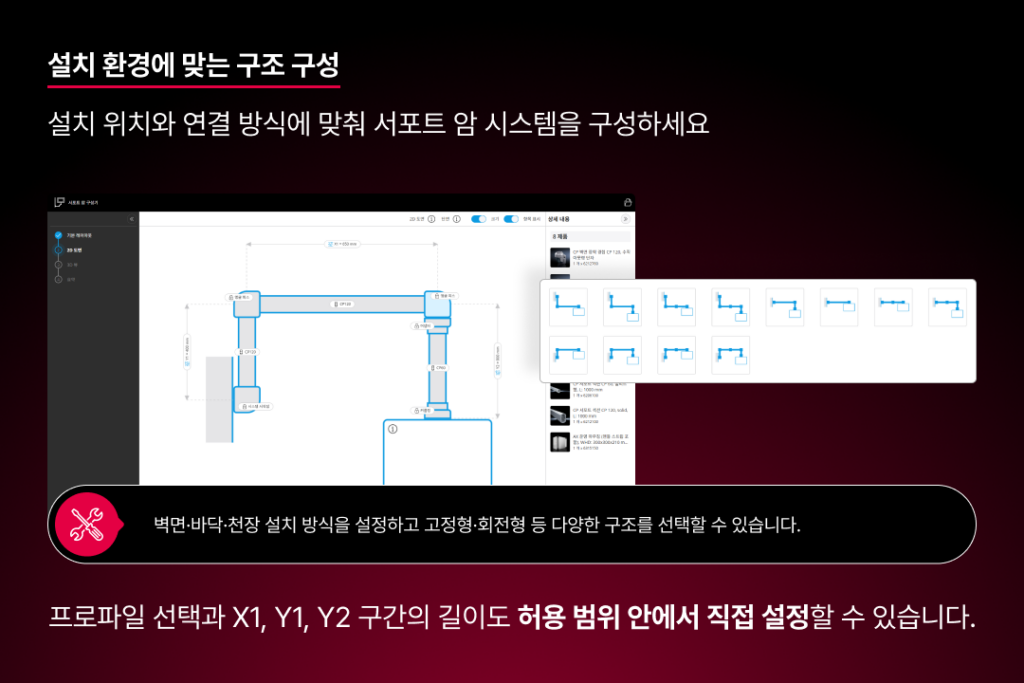

2. 설치 위치와 연결 방식 설정
다음으로 실제 현장의 설치 조건을 선택합니다.
사용자는 인클로저를 기준으로 위쪽 또는 아래쪽 연결 방식을 설정하고, 서포트 암 시스템의 시작 지점을 벽면·바닥·천장 중에서 선택할 수 있습니다.
설치 방식과 시작 지점을 선택한 후, 고정형과 회전형을 포함한 다양한 시스템 구조를 선택할 수 있습니다.
하중과 설치 조건에 따라 높이 조절형 서포트 섹션도 선택할 수 있어 현장 요구사항에 맞는 구조 설계가 가능합니다.
3. 프로파일과 시스템 길이 결정
서포트 암 시스템의 구조를 선택한 후에는 총중량과 구성 방식에 적합한 CP 프로파일을 결정합니다.
컨피규레이터는 중량에 따른 권장 정하중 정보를 제공하여 사용자가 적절한 프로파일을 선택할 수 있도록 지원합니다.
이후 X1, Y1, Y2 등 각 구간의 길이를 직접 입력할 수 있습니다. 선택한 시스템에서 허용되는 최소·최대 길이가 함께 표시되기 때문에 설계 범위를 보다 쉽게 확인할 수 있습니다.
필요한 경우 CP 120에서 CP 60으로 변환하는 어댑터와 같은 연결 부품도 구성에 반영됩니다.
4. 2D 도면과 3D 모델로 구성 확인
입력이 완료되면 구성한 시스템을 2D 모델로 확인할 수 있습니다.
2D 도면에서는 각 프로파일의 길이를 다시 조정할 수 있으며, 도면 위 구성품에 마우스 커서를 올리면 해당 제품 정보도 확인할 수 있습니다.
3D 뷰에서는 전체 시스템의 형태와 각 구성품의 배치를 보다 직관적으로 살펴볼 수 있습니다.
모델을 직접 회전하거나 서포트 암의 각도를 조절하면서 설치 방향과 회전 범위를 검토할 수 있어 실제 현장에 적용했을 때의 모습을 사전에 파악하는 데 도움이 됩니다.
5. BOM과 기술자료 자동 생성
최종 요약 화면에서는 시스템에 적용된 구성품의 BOM을 확인할 수 있습니다.
각 CP 프로파일에 필요한 절단 길이도 자동으로 계산되며, 2D 도면과 3D 구성도를 다시 검토할 수 있습니다.
구성이 완료되면 Configuration ID가 발급됩니다. 해당 ID를 저장하거나 담당자에게 전달하면 동일한 구성을 다시 불러와 견적 상담에 활용할 수 있습니다.
현재 기술자료는 PDF 리포트 형태로 제공되며 다음 내용을 포함합니다.
- 구성품별 BOM과 프로파일 절단 길이
- 전체 시스템의 2D 간략 도면
- 완성된 시스템의 3D 구성도
국내에서는 컨피규레이터 내 직접 주문 기능이 비활성화되어 있으므로, 생성된 Configuration ID와 PDF 리포트를 활용해 리탈 담당자에게 견적을 요청하는 방식이 권장됩니다.
설계 아이디어를 실제 구성으로 연결하세요
Support Arm Configurator는 여러 부품을 개별적으로 검토하던 과정을 체계적인 디지털 설계 프로세스로 전환합니다.
설계 조건을 입력하고, 시스템을 시각화하고, 필요한 구성품과 기술자료까지 한 번에 확인할 수 있습니다.
복잡한 서포트 암 시스템을 더욱 정밀하고 간편하게 구성해 보세요.
